新エネルギー電池の液冷プレート
動力電池システムでは、新エネルギー電池が動作して発熱し、その熱は電池と板状のアルミニウム製デバイスの表面との接触により伝わり、最終的に内部を通過する冷却液によって奪われます。デバイスの流路。 このプレート型アルミニウムデバイスは液冷プレートです。
液冷プレートの一般要件
※放熱能力が大きい。 新エネルギー電池の作動過程で発生する熱は、過度の温度上昇の発生を避けるために適切なタイミングで外部に排出することができます。
* 高信頼性。 道路車両環境、振動、衝撃、高温と低温が交互に繰り返される環境での作業は、ほとんどの製品にとって比較的過酷な作業条件であり、電源バッテリーの電圧は多くの場合数百ボルトであるため、冷却水の漏れは深刻な問題です。冷却剤は優れた断熱性能を持っていますが、外部の不純物に遭遇するとすぐに断熱性能が低下するため、水冷却板のシールの信頼性は非常に重要です。
* 正確な放熱設計。 システム内の過度の温度差を避けるため。 これは、リチウム電池自体の性能要件によるものです。 バッテリーの性能と劣化は動作温度と密接に関係しています。
* パワーバッテリーシステムのエネルギー密度の追求から生じる、コールドプレートの重量に対する厳しい要件。 システムのエネルギー密度を大幅に低下させる冷却システムは、顧客と設計者の両方にとってまったく受け入れられません。
水冷プレートタイプ:
液冷プレートの種類には、主にアルミニウム真空ろう付けコールドプレート、摩擦攪拌溶接水冷プレート（FSW コールドプレート）、露出管水冷プレート（露出管）コールドプレート）およびその他の液冷方法が含まれます。 それぞれの長所と短所は、以下の表を参照してください。
| タイプ | 特徴 | 不利益 | 写真 |
| 真空ろう付けコールドプレート |
より柔軟な設計構造 より優れたパフォーマンス（両面熱源）、 高信頼性
|
溶接に対する高い要件 高コスト |
|

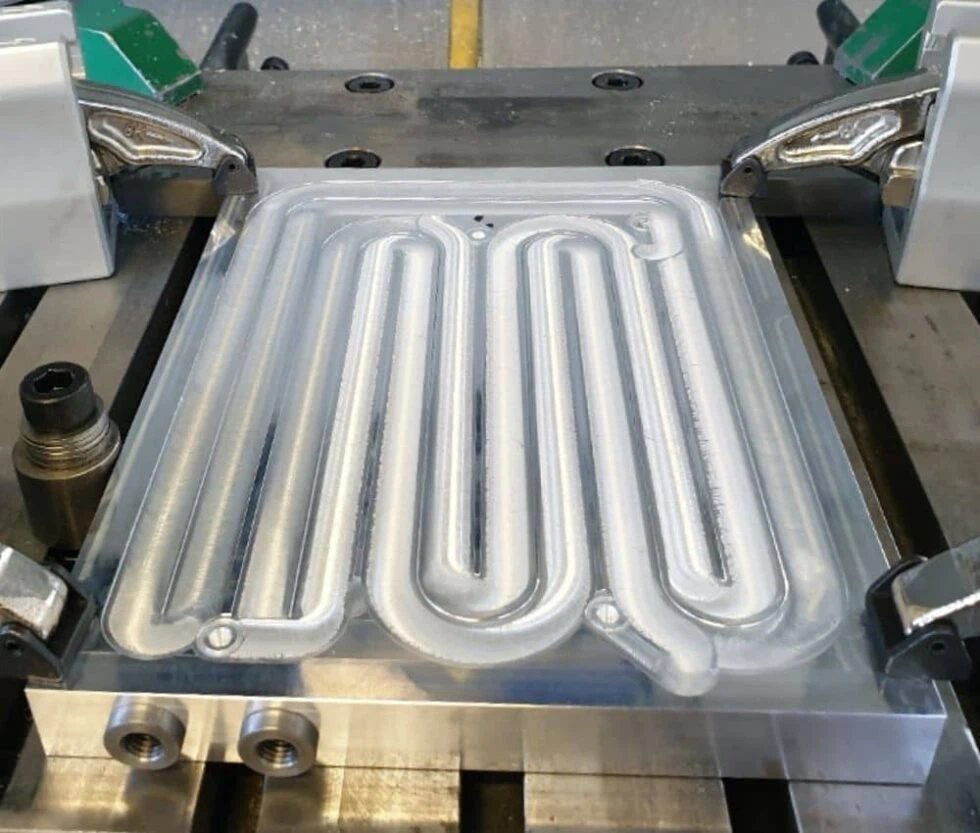

| 摩擦撹拌溶接コールドプレート |
柔軟な設計構造、 良い成果 高信頼性 |
高コスト |
|

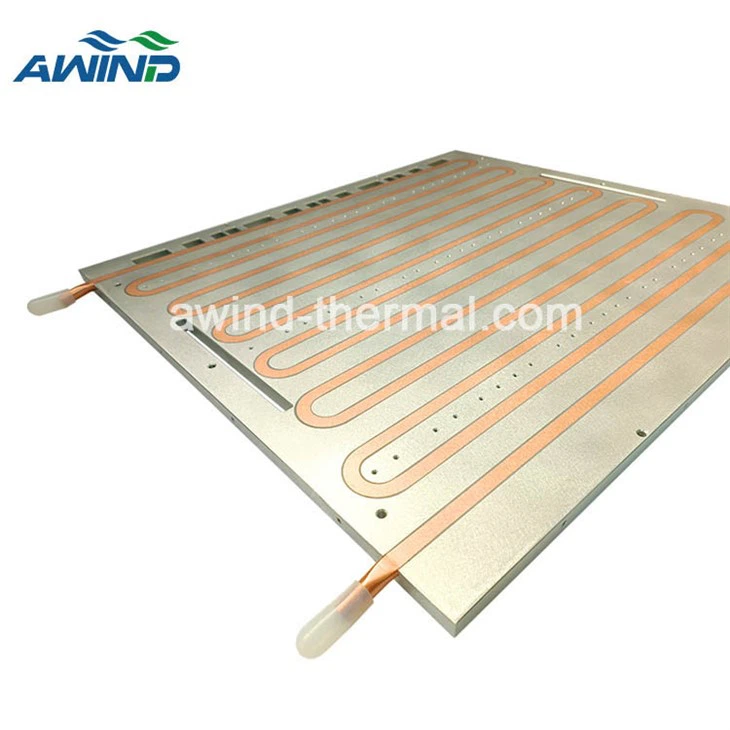

| 露出した銅管コールドプレート |
高い放熱効率、 熱抵抗が小さく、 耐食性 |
コストは若干高くなりますが、 銅管の曲げ半径は大きな影響を与えます |
|
液体コールドプレートの例
例 1:熱性能を重視。 流路にフィン構造を採用し、冷却液との接触面積を増やし、熱伝導率を向上させます。 製品は真空ろう付け構造を特徴としており、カスタマイズ可能です。
例 2:低圧力損失を重視。 液体冷却プレートは、特別に製造された CNC フライス加工のマイクロ チャネルを使用して、底部プレート上に流体チャネルを形成します。 低圧力損失条件下では優れた放熱性能を発揮し、流体循環システムのコスト削減に貢献します。
例 3、パイプライン埋め込みの構造形式を強調します。 チューブはベース プレートに埋め込まれ、機械的に強力なコールド プレートを形成します。 表面拡張液体コールドプレートは、より厚く密度の高いチューブを使用して面積を増やし、それによって冷却剤と接触する表面積が増加し、それによって熱伝導率が向上します。
