ヒートシンクの粗さ

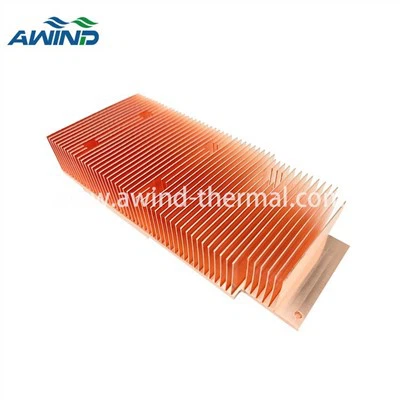

電子製品の放熱設計では、多くの人が材料 (アルミニウム、銅) や構造 (フィン、ピン フィン、押出成形と冷間鍛造) に注目しますが、ヒートシンクの表面粗さという細部を見落とすことがよくあります。{0}}
表面粗さは、熱伝導率、接触熱抵抗、さらには空気対流の熱伝達効率に直接影響するため、高性能の放熱設計では無視できません。-

ヒートシンクの粗さとは何ですか?

表面粗さ（Ra、算術平均粗さ）とは、ワーク表面の微小な粗さの平均値を指し、単位はμm（マイクロメートル）です。

ヒートシンクには主に 2 つのタイプがあります。

1. 底面接触面の粗さ: ヒートシンクがチップ/パワーデバイスに直接接触する界面。
2. フィンの表面粗さ: ヒートシンクの放熱面は空気の対流による熱伝達に関係します。

表面粗さがヒートシンクの性能に及ぼす影響

1. サーマルインターフェース（下）

粗すぎると接触面積が不足し、熱抵抗が増加し、熱伝導効率が低下する可能性があります。
通常は Ra 1.6 μ m 以下が必要ですが、一部の高性能アプリケーションではサーマル インターフェイス マテリアル (TIM) と組み合わせて 0.8 μ m 以下の Ra も必要です。-。

2. 放熱フィン（表面）

適度な粗さは、空気流の乱れを高め、対流熱伝達を改善するのに有益です。
滑らかすぎる→対流効率が制限されます。
粗すぎる→ゴミが付着しやすくなり、長期的な放熱性能が低下します。-
一般的にはRa3.2～6.3μmの範囲で制御可能です。

一般的な製造プロセスと粗さレベル

ヒートシンクの表面粗さを測定するにはどうすればよいですか?

1. 触針式表面形状計

針を用いてワーク表面を滑らせ、高さの変化を測定し、Ra値を出力します。
精度が高く、最も一般的な方法です。

2. 光学干渉法

光学走査による表面変動の解析は、超平滑面の検出に適しています。

3. サーフェスモジュールを備えた三次元測定機 (CMM)

サイズ測定や粗さ検出と組み合わせて使用​​できます。

4. 顕微鏡分析

電子顕微鏡を用いて微細構造を観察し、表面粗さを定性分析します。

結論

ヒートシンクの粗さは、細かい部分ではありますが、熱管理において重要な役割を果たします。
底面の粗さは小さいほど良い（熱接触を確保するため）。
フィンの表面は適度に粗くなっています（対流熱伝達を促進します）。
加工技術の違いにより粗さが決まり、性能とコストを総合的に考慮して設計する必要があります。
高電力アプリケーションの場合、ヒートシンクを選択する際には材料、構造、粗さ、プロセスに注意し、信頼性の高い試験方法でヒートシンクを制御して最良の放熱効果を達成することをお勧めします。{0}}
