科学技術の発展に伴い、機械化はますます高度化しています。 機器の出力は増大しており、高出力によって発生する熱も増加しています。 ただし、過剰な熱が蓄積され、放出が間に合わないと、機器が損傷します。 また、現状では水冷冷却が適切な冷却方法となります。
水冷には主に 2 つの方法があります。浸漬水冷と水冷プレート
浸漬水冷
浸漬冷却では、機器または電子部品を熱伝導性だが絶縁性の液体冷却剤に完全に浸します。 冷却剤を高温の部品に直接接触させ、加熱された液体を熱交換器を通して循環させることにより、熱エネルギーが装置から除去され、液体冷却剤は十分に低い入口温度に戻されます。 液体冷却剤は空気よりもシステムからより多くの熱を吸収し、システム内を容易に循環できるため、この方法は非常に効果的です。
しかし、液浸冷却システムは機器に合わせてカスタマイズする必要があり、大規模な完全な熱管理エコシステムに統合するには多額の設備投資が必要です。
水冷プレートは高出力フレームアセンブリに直接取り付けられており、冷却剤を高熱出力領域に分配します。 コンピューティング要件とコンポーネントの急速な発展に伴い、このより伝統的な冷却方法をより簡単に統合およびアップグレードできます。 コールド プレート テクノロジーでは、冷媒の流れの内部設計に応じて熱伝達性能が大幅に異なる場合があり、性能の変化を定量化するのが容易です。 浸漬冷却に比べて低コストで幅広い用途に適しています。
水冷プレートの動作原理

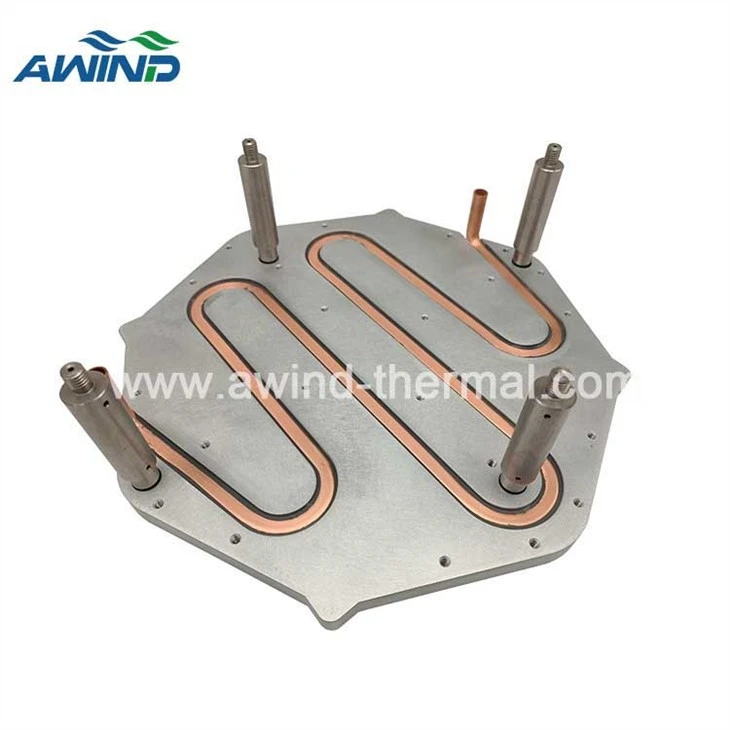

液体を流すための内部チューブを備えた金属板 (通常はアルミニウムまたは銅)。 冷却が必要な電子コンポーネント上にコールド プレートが配置されると、コンポーネントから熱が吸収されて液体に放散され、その熱がシステム内を循環します。
コールド プレート内の流路はさまざまな形状やサイズに加工でき、コールド プレートが大量の熱をより効果的に吸収して伝達できるようになります。
水冷プレートの利点
エネルギーとシステム効率: 水冷プレート冷却システムに必要な電力が少ないため、システムの効率が向上し、エネルギー消費が削減され、コストと炭素が削減されます。
信頼性の向上: 水冷プレート冷却システムにより、より効果的な放熱と温度制御が保証され、コンポーネントが最適な環境で動作し、より高い信頼性を得ることができます。
設計の柔軟性が向上: 水冷プレートは、放熱要件に応じて、さまざまなプロセスを通じてさまざまな形状やサイズに設計できます。
より効率的な熱伝達: ヒートパイプと比較して、液冷プレートは大きなプレートに直接熱を伝達できるため、より効率的な熱伝達が実現します。
高い安全率: ほとんどの液冷プレートはアルミニウム合金とさまざまな絶縁媒体で作られています。 電気用途における潜在的な安全上の危険を排除します。
騒音が少ない: 水冷プレートヒートシンクは媒体として水を使用しており、冷却システムは空冷システムよりも静かです。
さまざまな産業における水冷プレートの応用
データセンターの液体冷却プレート
クラウド コンピューティングの発展により、データ センターの台頭が促進されました。 しかし、データセンターの急速な拡大とエネルギー消費の増加により、より効率的な冷却ソリューションが必要になります。
初期のデータセンターでは空冷冷却方式が使用されていましたが、現在のデータセンターの電力密度は空冷システムの冷却能力の上限に近づいています。
さらに、高密度データ ストレージ システムには発熱の問題もあります。これは、更新された設計により、より多くのメモリ デバイスがより小さな体積に圧縮され、最適なデータ読み取り/書き込み速度が妨げられるためです。
データセンターは大量のエネルギーを消費し、現在世界の電力の約 3% を占めています。 エネルギー価格は市場の不確実性によって変動するため、水冷プレートは空冷ほど放熱に電力を必要としないため、稼働率が大幅に低下する可能性があります。
Awind は、システムの熱管理要件に合わせてカスタマイズされたデータセンター液体冷却ソリューションを提供します。 当社の高性能マイクロチャネル コールド プレートは、データ センターが顧客に最高パフォーマンスのコンピューティング サービスを提供すると同時に、柔軟性と費用対効果を向上させるのに役立ちます。
EVの液冷プレート
技術の急速な進歩と人々の環境意識の追求に伴い、電気自動車は絶えず開発、改良されています。 彼らはより強力になり、より長距離を移動し、より多くの空中コンピューティングを使用できるようになりました。
電気自動車がより強力で効率的になるにつれて、ますます多くの熱負荷がより小さな部品で生成されるようになります。
熱制限は、消費者にとって重要な効率、電力、安全性、信頼性、走行距離、その他の性能特性に影響を与えます。
バッテリーの熱管理が不十分な場合、結果が高温であろうと低温であろうと、バッテリーの容量と性能が低下し、さらには燃焼、安全性、信頼性のリスクが増大します。 電気自動車のバッテリーの液冷は、通常、温度を制御し、最適な動作範囲に保つために使用されます。
電気自動車の要件を満たすために、awind の水冷プレートは軽量、小型、熱伝導効率が高く、最低コストで低い動作温度を維持するため、全体的なエネルギー予算と車両効率が向上します。
IGBTの液体コールドプレート
IGBT は電力の伝送と変換において重要な役割を果たしますが、高周波スイッチング中に高レベルの熱を発生する可能性もあります。 電源設計者の主な優先事項は、IGBT デバイスの冷却です。
Awind のカスタマイズされた IGBT 液冷ソリューションは、パワー エレクトロニクス システムの電力性能、電気効率、安全性、信頼性の向上に役立ちます。
液冷ヒートシンク プレートは熱伝達係数を向上させ、システムの熱抵抗を低減し、IGBT の電力容量を増加します。 水冷プレートは単位体積あたりの出力が大きくなるように設計できるため、パフォーマンスとエネルギー効率が向上します。
レーザーの水冷プレート
レーザーは動作中に大量の熱エネルギーを生成します。 最も効率的なレーザーであっても、すべてのエネルギーを光出力に変換することはできないため、余分なエネルギーは熱に変換されます。 出力レベルが低いレーザーは、通常、受動的冷却または自然な空気の流れによって廃熱を管理できます。 一方、高出力レーザーには、より積極的な冷却戦略が必要です。 通常、水冷プレート冷却が効果的な解決策です。
当社のコールド プレートは熱を均一かつ効率的に放散し、レーザー システムの最高のパフォーマンスを維持します。
